芯片工作温度的计算、参数含义

TJ：芯片结温（Die junction temperature, °C）

TC：芯片封装表面温度（Package case temperature, °C）

TB：放置芯片的PCB板温度（Board temperature adjacent to package, °C）

TT：芯片封装顶面中心温度（Top of package temperature at center, °C）

TA：芯片周围空气温度（Ambient air temperature, °C）

qJA：硅核到周围空气的热阻系数（Thermal resistance junction-to-ambient, °C/W）

qJC：硅核到封装表面的热阻系数（Thermal resistance junction-to-case, °C/W）

qJB：硅核到PCB板的热阻系数（Thermal resistance junction-to-board, °C/W）

YJB：硅核到PCB板的特征参数（Junction-to-board characterization parameter，°C/W）

YJT：硅核到封装顶部的特征参数（Junction-to-top (of package) characterization parameter, °C/W）

P：设备功耗（Power dissipated by device, Watts）

温度测量及结温计算

下图是热阻计算公式的总结，通过下面的公式，可以通过手册中的可获取的参数，计算得到芯片工作的实际结温。

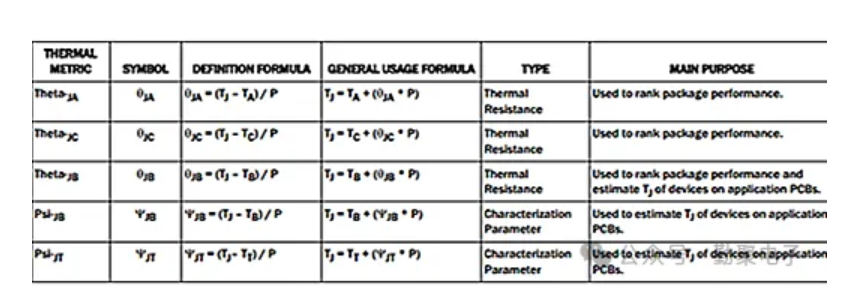

图1  热阻计算公式总结

1.TA测量及TJ计算器

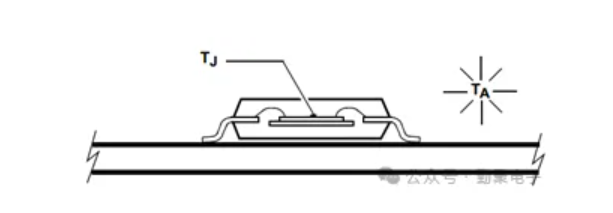

图2  TA温度测试点

热阻计算公式：qJA =（TJ- TA）/P

公式变换：TJ = TA + qJA*P

2.TC测量及TJ计算器

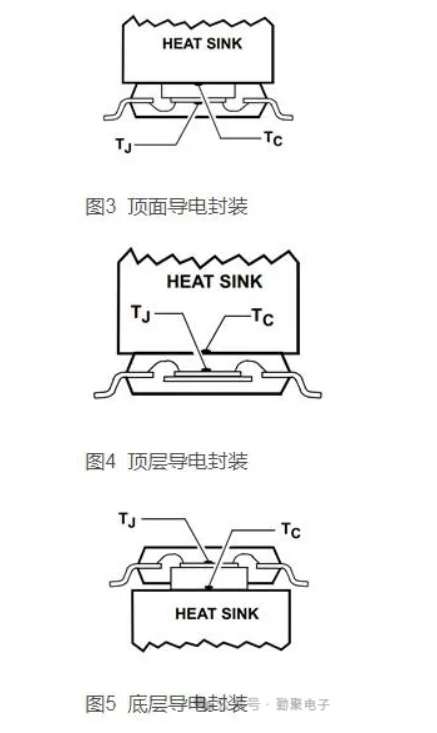

一般TC温度测试点有三种情况：

热阻计算公式：qJC=（TJ- TC）/P

公式变换：TJ = TC + qJC*P

3.TB测量及TJ计算器

有绝缘层测试

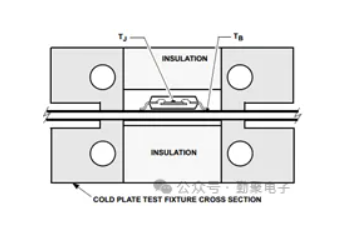

图6  TB PCB板测试点（有绝缘层）

热阻计算公式：qJB=（TJ- TB）/P

公式变换：TJ = TB + qJB*P

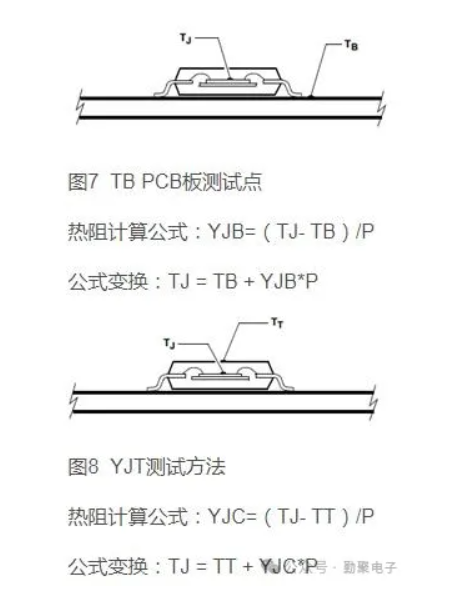

无绝缘层测试

Eg：

比如一个芯片热阻：qJA=55°C/W，测试得到工作环境温度：TA = +35°C，工作功耗：P=0.6W

则可以计算结温：TJ = 35°C + (55°C/W * 0.6W) = 68°C

注：一般要求TA不要超过手册要求，结温也要低于手册要求并要留有余量（10~15°C为宜）

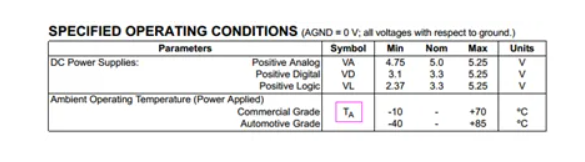

下面看一下实际数据手册的数据，要保证芯片安全温度的工作，环境温度TA应该满足在-10~70°C范围内，并且最后计算出来的结温应该低于120°C（留有15°C余量）。
